庫卡機器人如何進行IO接法和PLC通訊
2019-11-26 15:08:13
鑒于很多朋友不知道KUKA機器人怎么和外部PLC通訊，在此統一整理下思路。

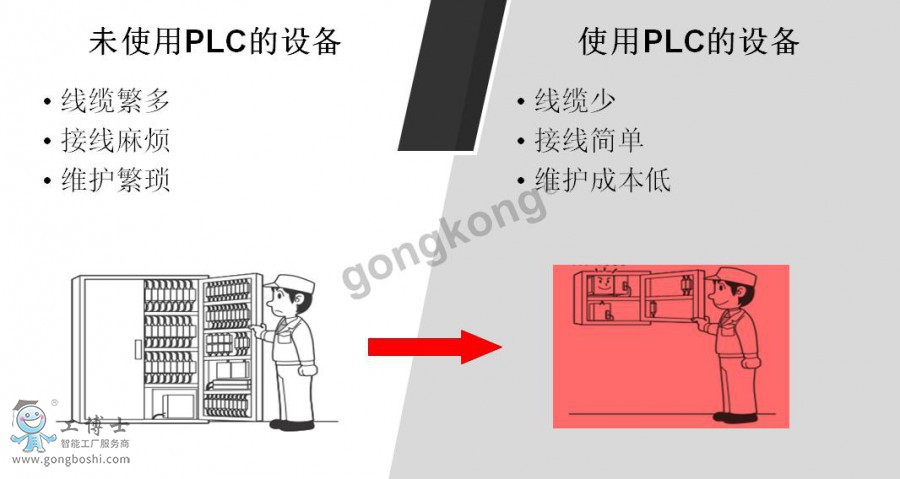

（1）為什么要用到PLC？
（2）PLC跟機器人采取哪種形式通訊？
PLC的工業通訊主要分
現場總線（Devicenet、etherCAT、profibus、cc-link等）
以太網（Ethernet/ip、profinet、cc-link ie等）
KUKA機器人支持的協議：
現場總線（Devicenet、etherCAT、profibus）
以太網（Ethernet/ip、profinet）

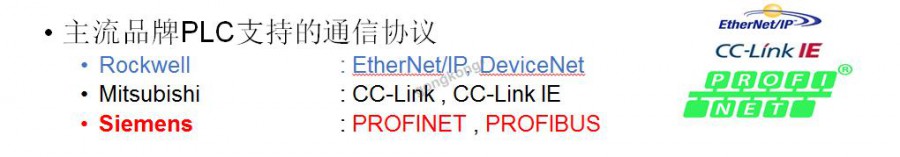

那么多協議，怎么選呢？很簡單！根據PLC型號來選協議。
（3）找到支持的通訊方式后，我該選擇哪一種？
現場總線：需要額外購買模塊（Devicenet、etherCAT、profibus）
以太網：需要購買軟件包（ethernet/ip、profinet軟件包）
兩者成本差不多，都能實現通訊。主要優缺點是現場總線方式具有實時性，以太網方式不需硬件，只要軟件包支持。
【舉例】PLC是西門子Siemens的（支持現場總線profibus和以太網Profinet），該選擇哪一種？

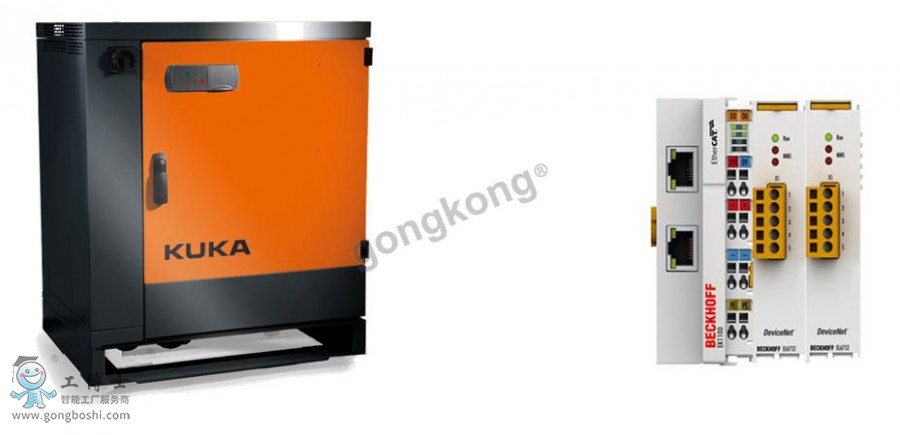

如果走Profibus，KUKA機器人就需要相應的模塊。
如果走Profinet，只要一根網線就可以連接了。
（4）找不到支持的通訊協議怎么辦？
比如是三菱PLC，想走CC-LINK協議，但是機器人不支持。
解決方案1：向KUKA機器人廠家額外購買CC-link板卡（成本約8K）
解決方案2：換另外一種協議，比如Devicenet現場總線。

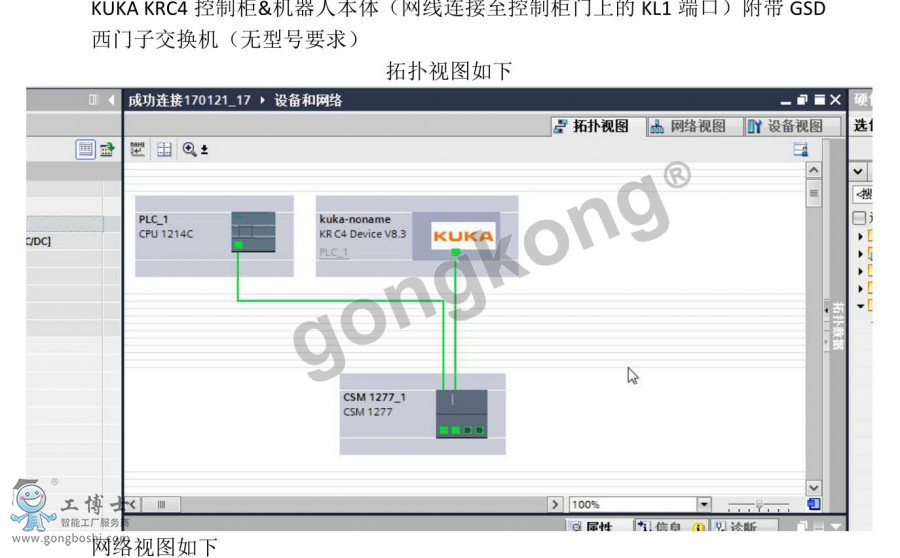

（5）確定協議之后，通訊連接。
實際配置會根據協議、PLC來。詳細的配置可以私信我。

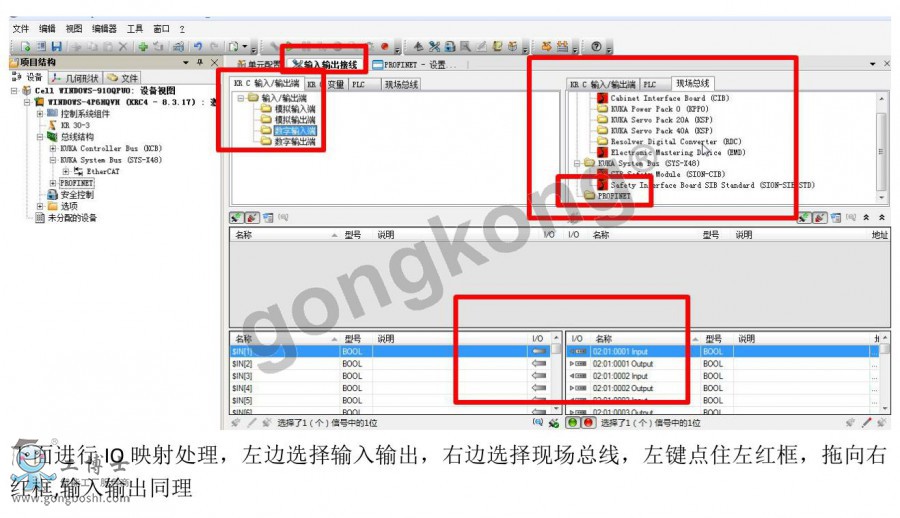

（6）通訊成功之后，分配地址和配置IO。

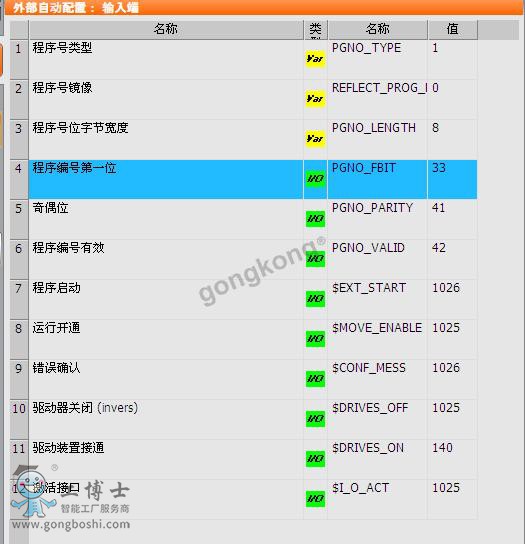

（7）如果有外部啟動，*后在示教器上配置相應的信號就可以了。
